protel99se汉化版

protel99se汉化版是由ProklTechnology公司开发的一款电路板设计软件，该软件体积小巧，有着简洁直观的友好用户界面，易学易用，对新手非常友好，完全不用花费大量的时间在学习上，直接就能开始操作，是业界人士首选的电路板设计工具。软件主要由电路原理图设计和多层印刷电路板设计两大部分组成，电路原理图设计部分包括电路图编辑器、电路图零件库编辑器和各种文本编辑，主要就是用于绘制、修改和编辑电路原理图；更新和修改电路图零件库；查看和编辑有关电路图和零件库的各种报表。印刷电路板设计部分包括印刷电路板编辑器、零件封装编辑器和电路板组件管理器，主要就是用于绘制、修改和编辑电路板；更新和修改零件封装；管理电路板组件。众所周知一个原理图设计有多种组织图纸方案的方法，该软件可以支持多图纸设计，而且允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用，不仅如此，软件中还内置了一个电路模拟仿真系统，可以对电路原理图进行信号模拟仿真，从而验证其正确性和可行性。有了这款软件，用户可轻松设计出可行的电路，有需要的用户欢迎前来下载。

软件功能

1、电路原理设计部分
电路原理图设计部分包括电路图编辑器（简称SCH编辑器）、电路图零件库编辑器（简称Schlib编辑器）和各种文本编辑器。主要是：绘制、修改和编辑电路原理图；更新和修改电路图零件库；查看和编辑有关电路图和零件库的各种报表。
2、印刷电路板设计系统
印刷电路板设计系统包括印刷电路板编辑器（简称PCB编辑器）、零件封装编辑器（简称PCBLib编辑器）和电路板组件管理器。主要是：绘制、修改和编辑电路板；更新和修改零件封装；管理电路板组件。
3、自动布线系统
本系统包含一个基于形状（Shape-based）的无栅格自动布线器，用于印刷电路板的自动布线，以实现PCB设计的自动化。
4、电路模拟仿真系统
电路模拟仿真系统包含一个数字/模拟信号仿真器，可提供连续的数字信号和模拟信号，以便对电路原理图进行信号模拟仿真，从而验证其正确性和可行性。
5、可编程逻辑设计系统
可编程逻辑设计系统包含一个有语法功能的文本编辑器和一个波形编辑器（Waveform）。
6、高级信号完整性分析系统
信号完整性分析系统提供了一个精确的信号完整性模拟器，可用来分析PCB设计、检查电路设计参数、实验超调量、阻抗和信号谐波要求等。

protel99se安装教程

1、在本站下载解压后即可获得软件安装包，如图
2、接着双击“protel 99se汉化版.exe”应用程序

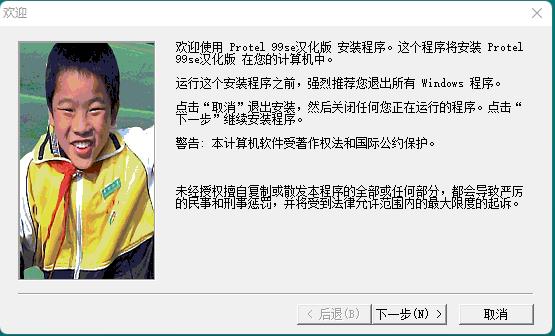

3、进入软件安装教程，如图点击下一步

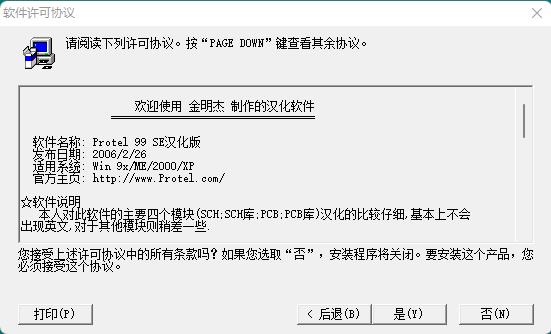

4、点击是

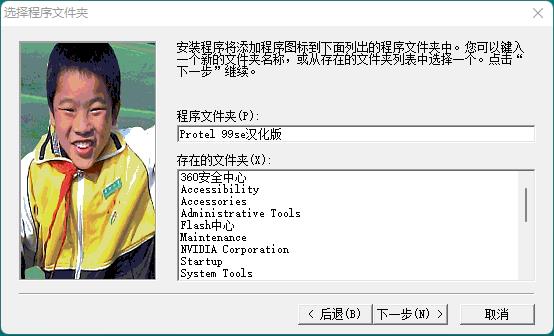

5、根据自身情况选择软件安装目录

6、点击下一步按钮

7、安装结束，点击关闭按钮

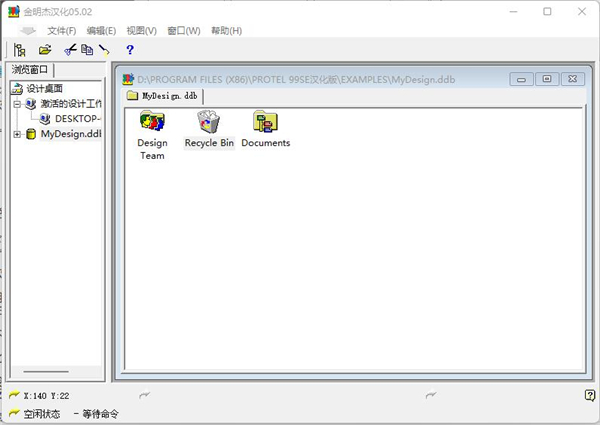

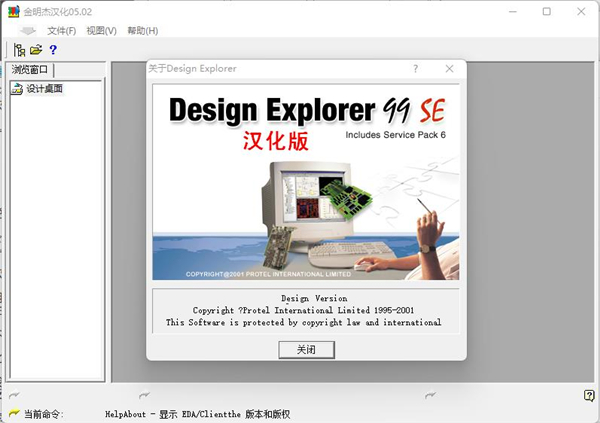

8、打开软件

软件特色

1、多图纸设计
一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，软件将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。
2、原理图连线设计
确定起始点和终止点，软件就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线、任意角度、45连线、90连线，使得设计者在设计时更加轻松自如。
3、检查原理图电性能可靠性
打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，软件可以帮助我们进行电气规则检查。
4、同步设计
在Protel99软件中使得原理图与PCB同步是容易的，软件包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。
5、建立材料清单
打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。
6、原理图仿真
软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。
在软件中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。
7、布线设计
Protel 99se有三中布线方式：忽略障碍布线（Ignore obstacle），避免障碍布线（Avoid obstacle），推挤布线（Push obstacle）。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。
8、信号完整性分析
软件包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲、下冲、阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

protel99se快捷键大全

Enter 选取或启动
按住鼠标右键移动整个浮动窗口
Esc 放弃或取消
F1 启动在线帮助窗口
Tab 启动浮动图件的属性窗口
Pgup 放大窗口显示比例
Pgdn 缩小窗口显示比例
End 刷新屏幕
Del 删除点取的元件（1个）
Ctrl+Del 删除选取的元件（2个或2个以上）
X+A 取消所有被选取图件的选取状态
X 将浮动图件左右翻转
Y 将浮动图件上下翻转
Space 将浮动图件旋转90度
Ctrl+Ins 将选取图件复制到编辑区里
Shift+Ins 将剪贴板里的图件贴到编辑区里
Shift+Del 将选取图件剪切放入剪贴板里
Alt+Backspace 恢复前一次的操作
Ctrl+Backspace 取消前一次的恢复
Ctrl+G 跳转到指定的位置
Ctrl+F 寻找指定的文字
Alt+F4 关闭protel
Spacebar 绘制导线，直线或总线时，改变走线模式
V+D 缩放视图，以显示整张电路图
V+F 缩放视图，以显示所有电路部件
Home 以光标位置为中心，刷新屏幕
Esc 终止当前正在进行的操作，返回待命状态
Backspace 放置导线或多边形时，删除最末一个顶点
Delete 放置导线或多边形时，删除最末一个顶点
Ctrl+Tab 在打开的各个设计文件文档之间切换
Alt+Tab 在打开的各个应用程序之间切换
A 弹出EditAlign子菜单
B 弹出ViewToolbars子菜单
E 弹出Edit菜单
F 弹出File菜单
H 弹出Help菜单
J 弹出EditJump菜单
L 弹出EditSet Location Makers子菜单
M 弹出EditMove子菜单
O 弹出Options菜单
P 弹出Place菜单
Q PCB中mm/mil单位切换
R 弹出Reports菜单
S 弹出EditSelect子菜单
T 弹出Tools菜单
V 弹出View菜单
W 弹出Window菜单
X 弹出EditDeselect菜单
Z 弹出Zoom菜单
左箭头 光标左移1个电气栅格
Shift+左箭头 光标左移10个电气栅格
右箭头 光标右移1个电气栅格
Shift+右箭头 光标右移10个电气栅格
上箭头 光标上移1个电气栅格
Shift+上箭头 光标上移10个电气栅格
下箭头 光标下移1个电气栅格
Shift+下箭头 光标下移10个电气栅格
Ctrl+1 以零件原来的尺寸的大小显示图纸
Ctrl+2 以零件原来的尺寸的200%显示图纸
Ctrl+4 以零件原来的尺寸的400%显示图纸
Ctrl+5 以零件原来的尺寸的50%显示图纸
Ctrl+F 查找指定字符
Ctrl+G 查找替换字符
Ctrl+B 将选定对象以下边缘为基准，底部对齐
Ctrl+T 将选定对象以上边缘为基准，顶部对齐
Ctrl+L 将选定对象以左边缘为基准，靠左对齐
Ctrl+R 将选定对象以右边缘为基准，靠右对齐
Ctrl+H 将选定对象以左右边缘的中心线为基准，水平居中排列
Ctrl+V 将选定对象以上下边缘的中心线为基准，垂直居中排列
Ctrl+Shift+H 将选定对象在左右边缘之间，水平均布
Ctrl+Shift+V 将选定对象在上下边缘之间，垂直均布
F3 查找下一个匹配字符
Shift+F4 将打开的所有文档窗口平铺显示
Shift+F5 将打开的所有文档窗口层叠显示
Shift+单左鼠 选定单个对象
Ctrl+单左鼠，再释放ctrl 拖动单个对象
Shift+Ctrl+左鼠 移动单个对象
按Ctrl后移动或拖动移动对象时，不受电气格点限制
按Alt后移动或拖动移动对象时，保持垂直方向
按Shift+Alt后移动或拖动移动对象时，保持水平方向
按*号键可以进行电路顶层和底层的切换
按+、-键可以进行电路相邻层的切换
shift+s 在PCB层间切换

protel99se怎么添加元件库

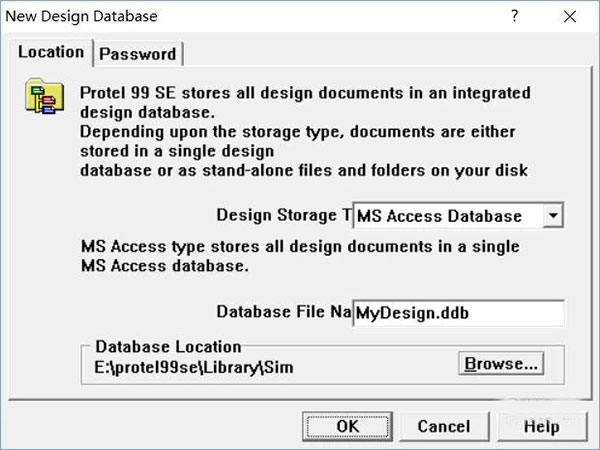

1、进入软件，选择新建一个工程；

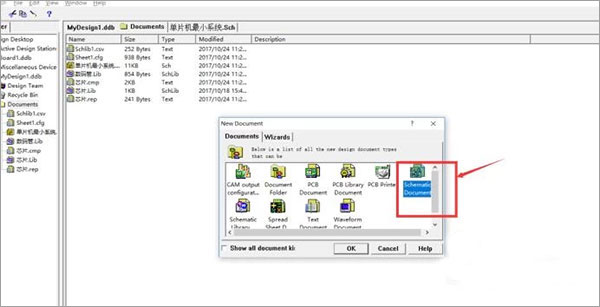

2、在新建的工程中，点击documenr文件夹，在上方的菜单栏中选择file，如何再选择new；

3、新建一个SchematicDocument文件，此文件的后缀名是.sch；

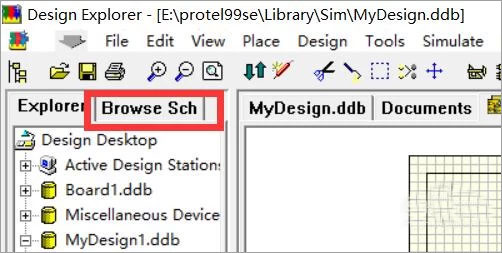

4、点击BrowseSch，进入该文件的编辑管理界面；

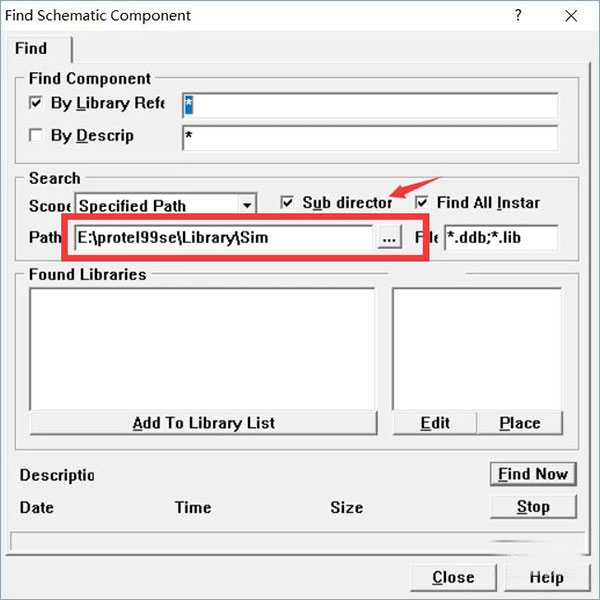

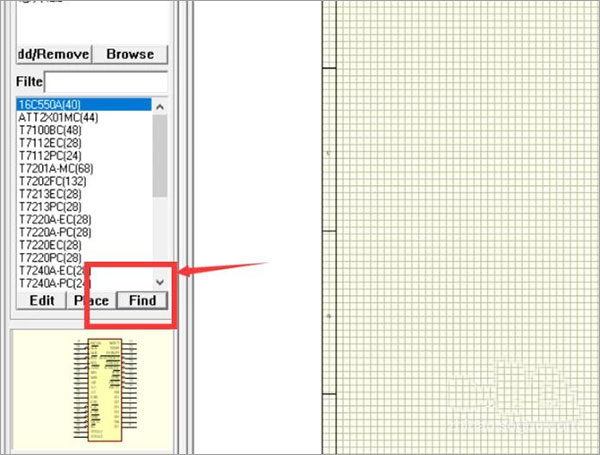

5、在中间的位置找到find选项，并点击；

6、在出来的界面中，你可以在这里选择你要添加的元件库的所在位置；

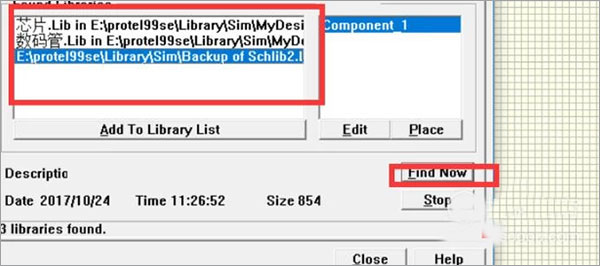

7、再点击findnow，在中间就会出现在此文件夹下的元件库文件；

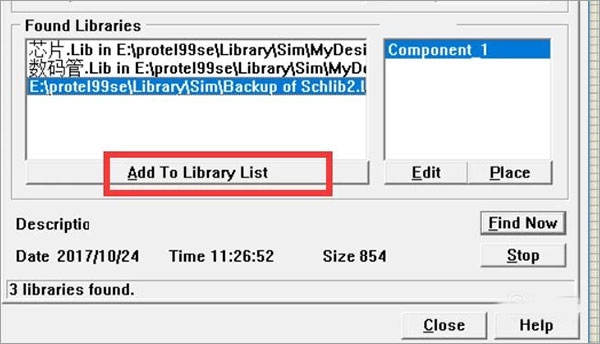

8、选择你所需要的元件库，在下方点击addto既可以添加成功了。
