AWR Design Environment 15是一款非常强大的射频微波仿真软件,主要是用于射频集成电路的模拟仿真,可以简化所有产品的概念,仿真到生产的整个流程,功能非常强大。该软件有着直观的用户界面,所有的功能都能一目了然,初次使用的用户也能很快上手,能够通过针对当今的高频半导体和PCB技术的智能以及可自定义的设计流程,确保最佳的工程生产率。软件集成了系统,电路和EM仿真技术,可在原型制造和测试之前快速准确地分析设备性能,从而节省了开发时间和成本。它最大的亮点是能够与行业标准工具的互操作性,可交换设计数据以用于原理图或网表导入,从而实现更强大的设计和更高的获利能力。此外本次小编带来的版本相较上一个版本而言,还添加了许多新功能,并且对之前版本的性能也得到了全面的改进,软件更新了方程式和变量,浏览器,现在用户可以基于在变量浏览器中选择的选项卡查看自变量,还有新的GPU加速功能,可以更快地渲染2D和3D高密度布局,还有更多其它新功能,可以给用户带来全新的使用体验,有需要的用户可来本站下载。
PS:本站为你们提供的是”AWR Design Environment 15破解版“,安装包内置破解文件,将其复制到安装目录下替换即可激活程序,具体教程可以参考下文。
1、在本站下载并解压,如图所示,得到软件装程序和Crack破解文件夹

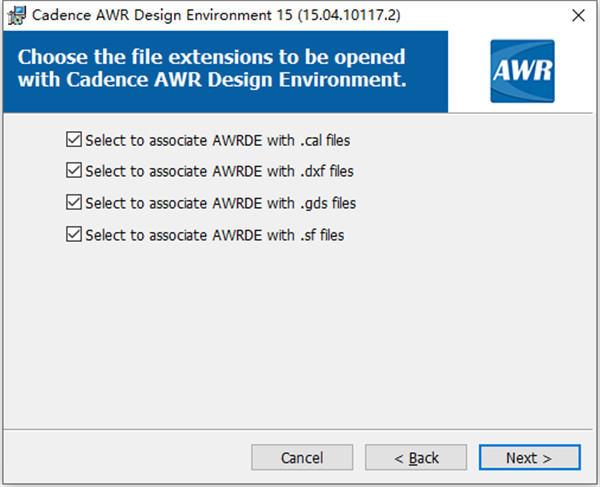

2、双击AWR15.04.000.exe程序运行,点next

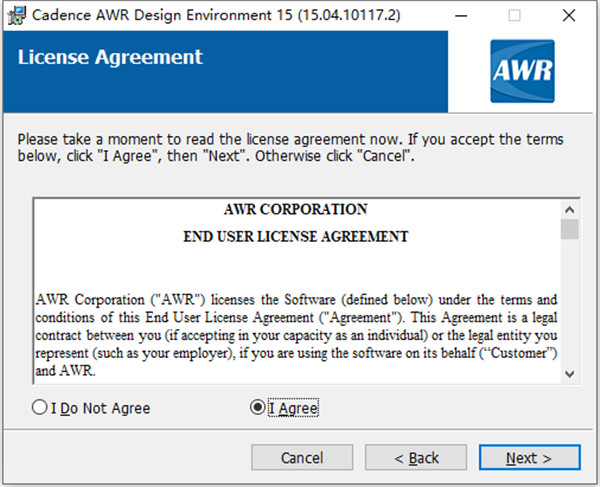

3、勾选我接受,点击next

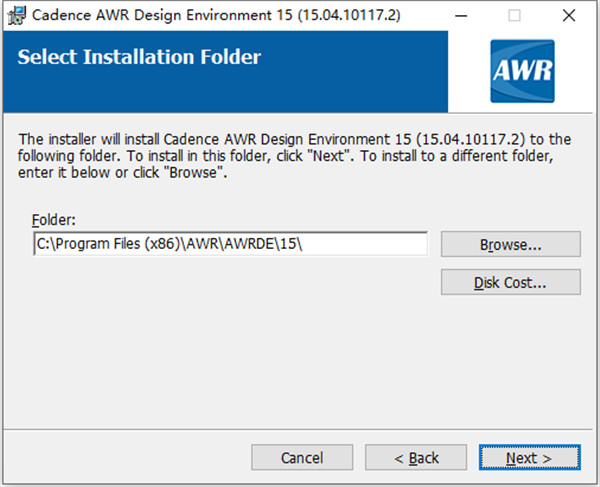

4、点击浏览选择软件安装路径,点击next

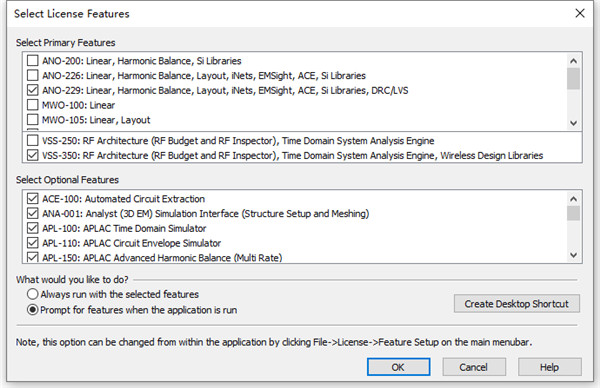

5、后面一直默认next,并建议组建选择全部安装

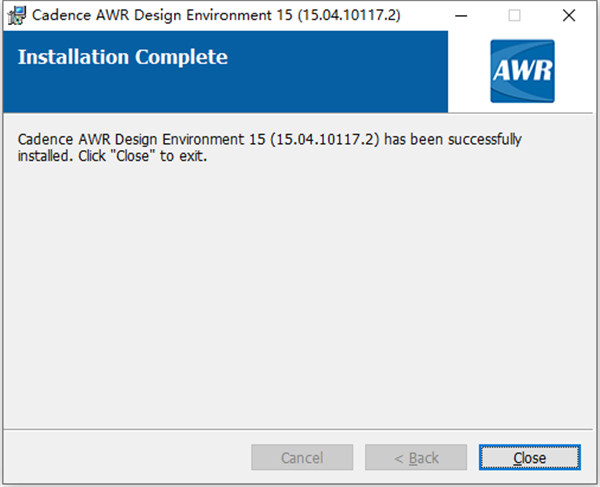

6、安装完成,点击close关闭向导

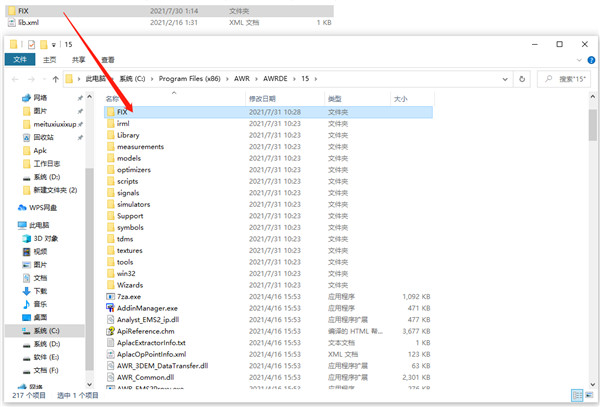

7、先不要运行软件,打开AWR15_FIX文件夹,将FIX文件夹的文件复制到C: program files (x86) AWR awde 15 中,
8、然后复制并替换fix文件夹中的lib文件,路径为:X:Program Files (x86)AWR awde 15Library

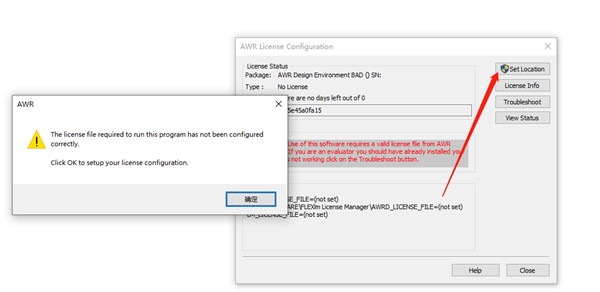

9、打开软件,如果提示许可证错误。点击Set Location,浏览安装目录下的许可证文件awrd.lic
10、再次运行软件即可!
11、好了,以上就是软件的破解安装教程。
1、创新的
功能强大且直观的用户界面可通过针对当今的高频半导体和PCB技术的智能,可自定义的设计流程,确保最佳的工程生产率。
2、准确
集成了系统,电路和EM仿真技术,可在原型制造和测试之前快速准确地分析设备性能,从而节省了开发时间和成本。
3、聪明
设计流程自动化将仿真模型,第三方工具和布局与制造过程联系起来,从早期的概念探索到工程签核。
4、统一设计捕获
通过动态链接的电气和布局设计条目提供从前到后的物理设计流程。放置在电气原理图中的组件会根据标准,自定义和/或供应商提供的组件库自动生成同步的物理布局。
5、仿真与分析
集成了电路,系统和EM仿真技术,用于研究线性和非线性网络行为。设计人员可以执行互连的原位EM提取,从系统链路预算中开发组件规格,以及使用系统测试平台来针对通信标准分析设备性能。
6、设计流程
通过参数化的子电路支持复杂的分层项目,以便于优化和调整。可以快速开发电路,系统或基于EM的子电路,并将其用于填充当今RF前端电路中常见的更大,更复杂的网络。
7、互操作性与制造
第三方与行业标准工具的互操作性,可交换设计数据以用于原理图或网表导入,双向EM协同仿真,电气规则检查(ERC)/设计规则检查(DRC)/布局与原理图( LVS)和可投入生产的GDSII出口。此外,强大的良率分析和优化解决了制造公差,从而实现了更强大的设计和更高的获利能力。
8、客制化
强大的应用程序编程接口(API)使用流行的编程语言扩展了软件的功能,提供了用于自动执行常见或复杂任务和自定义设计流程的用户定义脚本。
1、更新了方程式和变量浏览器
现在,您可以基于在变量浏览器中选择的选项卡查看自变量或所有(独立和因变量)变量。选中“全部”选项卡后,将提供用于过滤元素参数或方程式的选项,以及用于搜索和替换可编辑单元格中的文本以及导航和更新大量方程式的附加功能。这两个选项卡现在还支持撤消和重做操作。
2、更新了方程式和变量浏览器
现在,您可以基于在变量浏览器中选择的选项卡查看自变量或所有(独立和因变量)变量。选中“全部”选项卡后,将提供用于过滤元素参数或方程式的选项,以及用于搜索和替换可编辑单元格中的文本以及导航和更新大量方程式的附加功能。这两个选项卡现在还支持撤消和重做操作。
支持对所有图形的轴限制,步长和扫描范围进行图形编辑,但3D图形和表格图形除外。直接双击图形上图形轴上的数字以更改值。
“图形选项标记”选项卡上的新选项可将标记标签和图例文本颜色与跟踪颜色相匹配。
现在,水平线标记标有y轴值,可以通过使用Shift+上/下箭头键移动。
“添加偏移标记”和“编辑标记偏移”对话框包括一个新的“选择迹线”按钮,可以轻松地将偏移标记放置在除参考标记所在的迹线上的迹线上。
“环境选项项目”选项卡上的新选项,用于隐藏图形图例中禁用的度量。
“矩形图选项轴”选项卡上的新选项可以自动限制左轴或右轴的最小或最大限制,同时保持其他限制不变。
“图形选项格式”选项卡上的新选项可隐藏史密斯圆图和其他显示这些值的图形类型上的“扫描最小和最大”值。
现在,通过右键单击图形图例可以使用“添加优化目标”和“添加收益目标”命令,该命令支持单击并在图形上绘制一条线来表示目标值和斜率以及起始和终止范围。除非按住Shift键,否则直线的起点和终点会自动对齐到网格。同样,在编辑或移动目标线时,除非按住Shift键,否则该线会捕捉到网格。
将“编辑所有度量”命令添加到所有图形的上下文菜单和“图形”菜单中,以加快访问速度。
将“编辑度量”命令添加到表格图上列标题的右键单击上下文菜单。
当表格图包含具有不同x轴的度量时,右键单击列标题或从“表格图选项”对话框中,可以使用新的“隐藏X轴列”命令。
3、基于模板的测量
设置有数据源组名称约定的用户文件夹可用作子电路模板文档。包含子电路模板文档的父文档上的单个度量可以扩展为数据源组集合内文档的所有排列的单个度量。您可以使用模板文档来快速设置测试平台,并比较由网络综合向导生成的网络组合。
4、基于模板的测量
设置有数据源组名称约定的用户文件夹可用作子电路模板文档。包含子电路模板文档的父文档上的单个度量可以扩展为数据源组集合内文档的所有排列的单个度量。您可以使用模板文档来快速设置测试平台,并比较由网络综合向导生成的网络组合。
5、新的两单击式窗口模式
现在,软件支持双击输入模式,以定义绘图或视图窗口。在这种模式下,您单击一次以启动绘图或查看窗口,然后再次单击以定义窗口大小,而不是按住鼠标按钮并拖动以定义窗口。默认情况下,此模式为“关闭”,并在“环境选项”对话框的“鼠标”选项卡上进行控制。启用此模式可获得更舒适和直观的鼠标单击体验。
6、更快的布局渲染
现在,借助GPU加速功能,AWR Design Environment软件现在可以更快地渲染2D和3D高密度布局,例如模块,PCB和IC。此选项默认情况下为“关闭”,并在“环境选项”对话框的“项目”选项卡上进行控制。
7、更快的布局渲染
现在,借助GPU加速功能,软件现在可以更快地渲染2D和3D高密度布局,例如模块,PCB和IC。此选项默认情况下为“关闭”,并在“环境选项”对话框的“项目”选项卡上进行控制。
环境:
新的“重新扫描文件”和“重新扫描所有文件”命令被添加到脚本IDE中的“项目浏览器”上下文菜单中,以简化重新加载在IDE外部修改的脚本文件的过程。
方程式:
添加了新的amax1(x)和amin1(x)函数以计算每条迹线x的最大值/最小值,而现有的amax(x)和amin(x)函数将找到所有迹线的奇异最大值/最小值。
添加了新的dec2binvect(dec,n)函数,以将十进制数转换为二进制数,该二进制数由长度为n的整数表示,最低有效位为索引0。此功能对于相位驱动的位切换很有用移位器设计。
添加了新的erf(x)函数以计算x处的误差函数。
添加了新的erfc(x)函数以计算x处的互补误差函数。
添加了新的expm1(x)函数以计算e(x-1)。
添加了新的lgamma(x)函数,以计算x处的γ函数绝对值的自然对数。
添加了新的log1p(x)函数以计算(x +1)的自然对数。
添加了新的tgamma(x)函数以计算x处的gamma函数值。
添加了新的截断(x)函数,将x舍入到最接近0的整数。
现在可以在方程式中定义二维量。例如,可以将2×2矩阵定义为
x = {{1,2},{3,4}}
组属性,一个新的方程式右键单击上下文菜单,包括用于在多线方程组周围绘制框架并包括组标题的选项。
图标编辑器:
电路符号现在可以支持填充的多边形和椭圆。
一、AWR Design Environment
1、AWR MicrowaveOffice®–射频/微波电路设计软件,包括全面的组件库和集成的AWRAPLAC®谐波平衡引擎,用于非线性,频域和时域分析,以及用于数字调制设备的电路包络。AWR Visual System Simulator™ (VSS)–通信和雷达系统设计软件,可通过RF前端/传播通道为基带的端到端仿真提供行为模型和分析,以开发系统架构,收发器和天线阵列。
2、AWR AXIEM– 3D平面EM分析软件,提供快速求解器技术,可轻松表征和优化RF PCB,模块,LTCC,MMIC和RFIC上的天线,无源结构,传输线和大型平面设备。
3、AWR Analyst –任意3D FEM EM仿真软件可快速,准确地分析非平面结构,例如号角和基于导线的天线,波导结构,谐振腔和组件外壳,以及常见或复杂的互连技术,例如导线键,球栅阵列和过孔。
二、应用与技术
1、微波组件
线性和非线性稳定性分析,阻抗匹配和滤波器合成等创新技术与增强的电路包络以及强大的瞬态和谐波平衡仿真,负载牵引数据管理以及强大的测量绘图/可视化功能相结合,可加快前端组件设计的速度和优化。设计自动化,直观的界面以及脚本/自定义支持产品开发的所有阶段。与系统和EM仿真器的协同仿真可提供原位寄生提取,设计验证以及符合标准的通信测试平台。
2、MMIC / RFIC,模块和板
仿真技术,自动化和设计流程的增强支持了高频电子设备的物理设计,并提高了速度,准确性和复杂工艺技术的设计管理,包括用于多芯片模块集成的混合技术设计。从RF信号路径到数字控制和DC偏置线以及电路/系统和EM协同仿真的PCB传输介质的准确建模,通过对表面贴装元件的完整PCB分析,互连传输线,嵌入式/嵌入式/分布式无源元件和EM验证。
3、雷达和天线
EM技术可模拟增益,回波损耗,辐射效率和电流的天线指标。相控阵模型使天线阵规划人员能够根据测量或模拟的辐射元素数据构建自定义配置,以研究波束转向,塑造主波束和旁瓣以及了解波束转向对驾驶员输入阻抗的影响。设计自动化和仿真/模型技术准确地代表了信号生成,传输,相控阵,T / R切换,杂波,噪声,干扰和信号处理,使用户能够应对现代雷达系统的设计挑战。
4、无线通讯
仿真模型和波形结构支持最受欢迎的无线标准,包括DVB-H / DVB-T,WiMAX / 802.16d-2004 / 802.16e-2005(移动和固定),CDMA2000,GSM / EDGE,WLAN / 802.11a / b / g和802.11ac,3G WCDMA FDD,IS95等。 支持带内/带间分量载波的载波聚合,组合分量载波的吞吐量测量以及5G候选调制波形,并增加了功能,包括用于全系统仿真的信号生成和解调,例如相邻信道功率比(ACPR),误差矢量 幅度(EVM)和误码率(BER)测量。
