protel99se中文修改版

protel99se是一款可以在各种Windows环境内进行开发设计的EDA设计软件。这里提供的是protel99se破解版。该款软件以简单易用，人机界面友好为特点，深受使用者喜爱。该软软件分为两大模块。一块是电路原理图设计，该块分有两部分：电路图编辑器和元件库编辑器，凭借这两大法宝，可以进行电路的原理图设计与印制电路版的设计。与此同时在电路设计的方案的管理方面这款软件也很有一套，采用专门的库来管理并支持云端服务，在网络线上也可以进行方案的交互工作，极大地方便了设计工作者对设计方案的交流互通，提高工作效率。最重要的是该软件在这块还有3D模拟技术，该技术只为最大限度的让设计者了解所设计电路的可行性与运行效果，增强电路设计的可靠性。另外一块就是多层印刷电路板设计，相比较以往版本，该款软件的多层设计更胜一筹，不仅新增了许多的功能，还增强了打印的功能，这些都可轻松帮助机器控制印制板的加工制作。并且再加上3D模拟技术也可以运用在这种多层设计上来，这样就更锦上添花了。本站这款软件相对于旧版本在功能方面有了相当的提高，但其原有的亮点也没有随之消失。本站这款是中文破解版，附带序列号以及汉化补丁，欢迎来下载。

安转教程

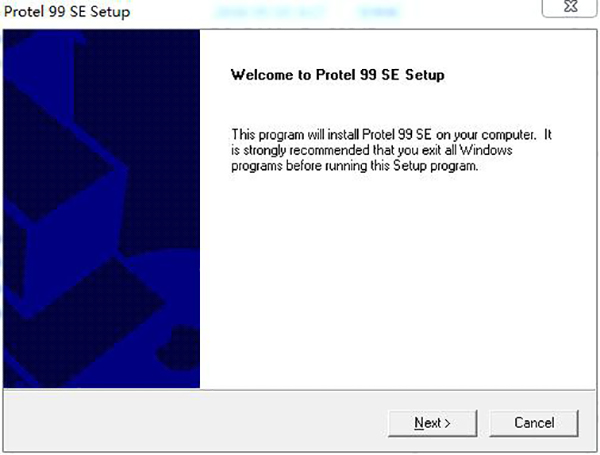

1、解压压缩包，打开“Protel99SE”文件夹，双击“setup.exe”开始安装软件。

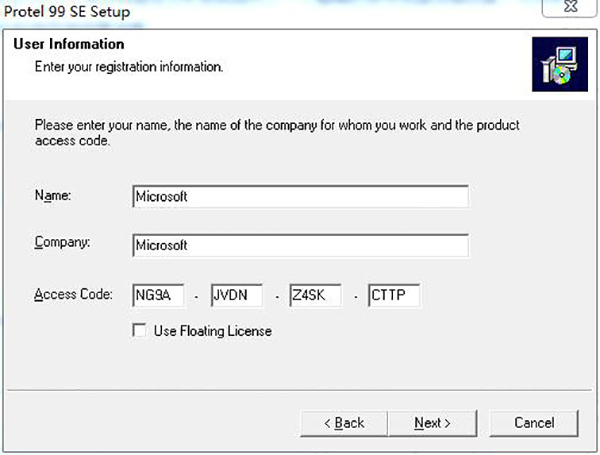

2、输入用户信息，可以任意输入，然后输入产品的序列号：NG9A-JVDN-Z4SK-CTTP。

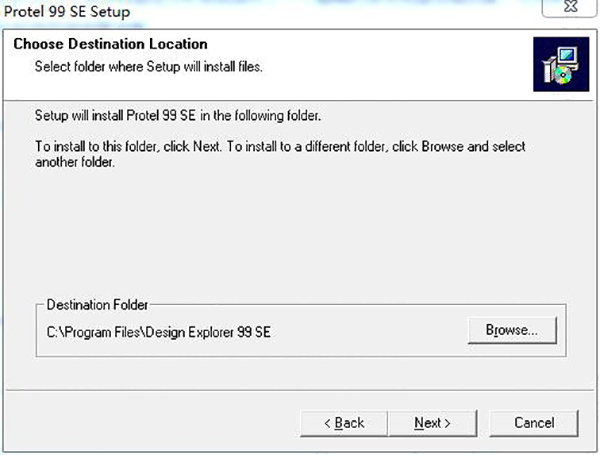

3、选择软件的安装位置，建议默认，便于汉化。

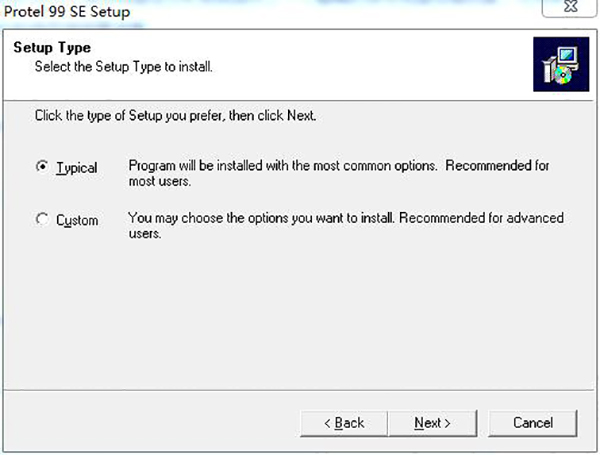

4、选择安装类型，选择typical典型的进行安装。

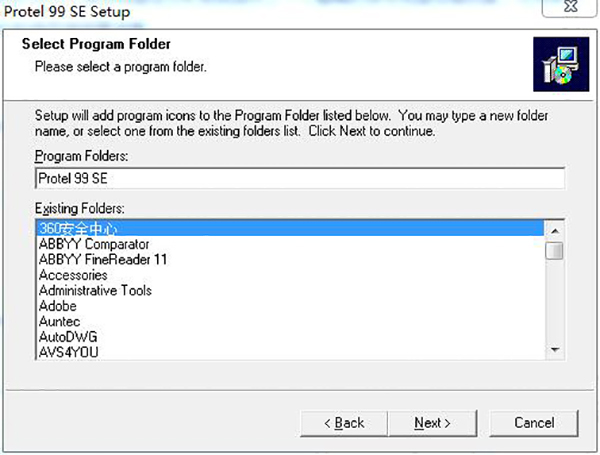

5、选择开始菜单文件夹，默认即可。

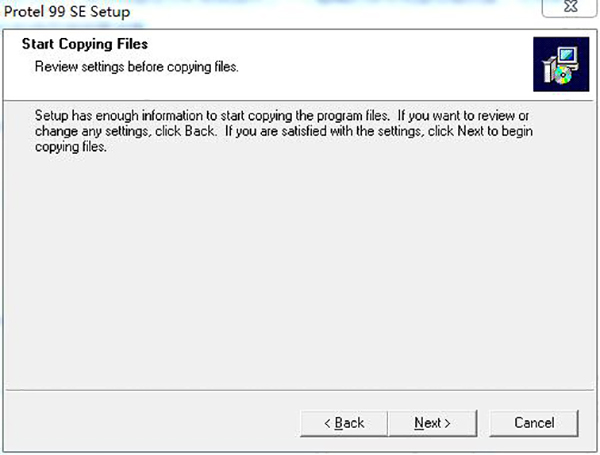

6、准备安装软件，点击next。
7、正在安装，请稍等一下。

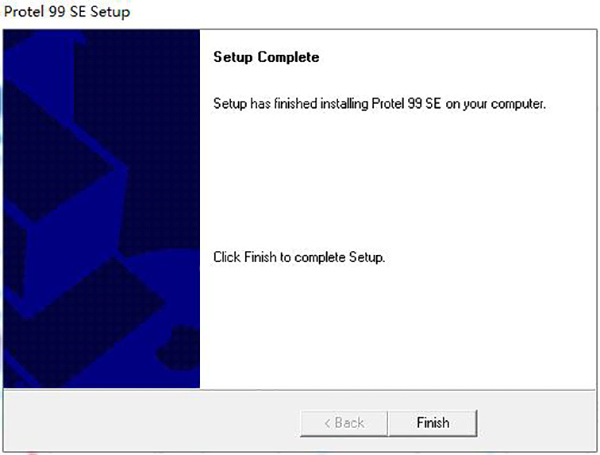

8、安装完成，点击finish就可以免费使用。

汉化教程

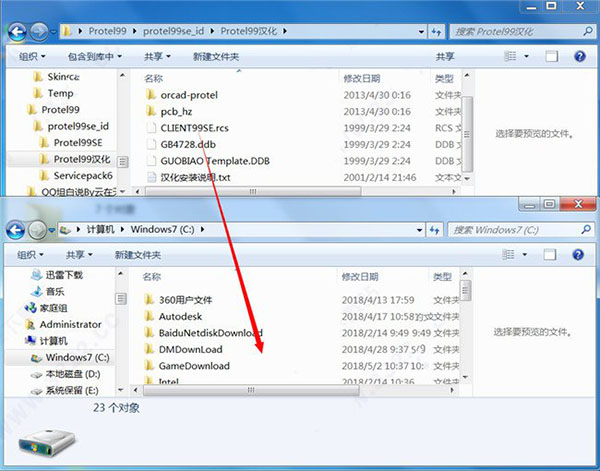

1、将解压包中汉化文件夹中的“CLIENT99SE.rcs”文件复制到“C:\Windows”目录下。

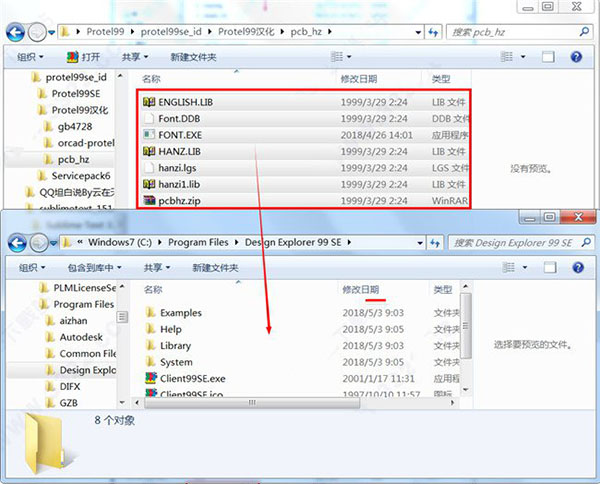

2、将汉化文件夹下“pcb-hz”文件夹内的所有文件复制到软件的安装目录下，默认安装目录：“C:\Program Files\Design Explorer 99 SE”，将文件的只读属性去掉。

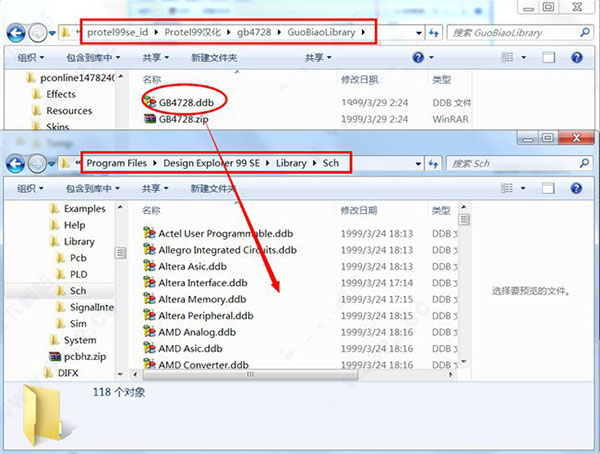

3、将“GB4728.ddb”文件复制到“C:\Program Files\Design Explorer 99 SE\Library\Sch”目录下，将文件的只读属性去掉。

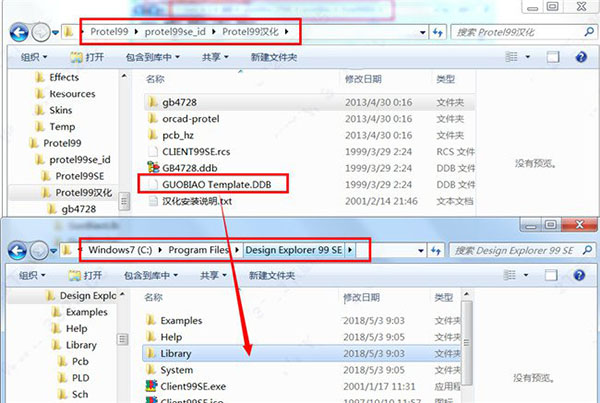

4、将“GUOBIAO Template.DDB”文件复制到“C:\Program Files\Design Explorer 99 SE”目录下，将文件的只读属性去掉。

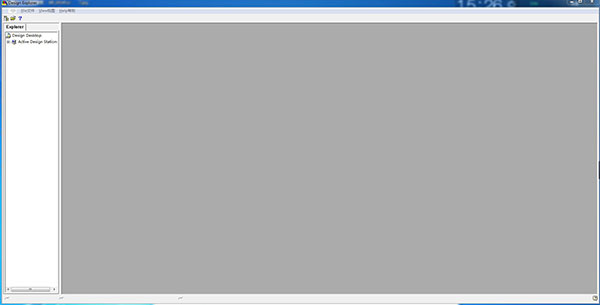

5、汉化完成，运行软件即可使用了。

功能介绍

1.多图纸设计
一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，这款软件将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。
2.原理图连线设计
确定起始点和终止点，该软件就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。
3.检查原理图电性能可靠性
打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。
4.同步设计
在这款软件中使得原理图与PCB同步是容易的，它包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。
5.建立材料清单
打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。
6.原理图仿真
该软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。
在软件中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。
7.布线设计
软件有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。
8.信号完整性分析
该软件包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

常见问题

一、Protel99se中常见的ERC错误
1、Multiple net names on net:检测“同一网络命名多个网络名称”的错误
2、Unconnected net labels:“未实际连接的网络标号”的警告性检查
3、Unconnected power objects:“未实际连接的电源图件”的警告性检查
4、Duplicate sheet mnmbets:检测“电路图编号重号”
解决方法是：在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。
5、Duplicate component designator:“元件编号重号”
6、bus label format errors:“总线标号格式错误”
7、Floating input pins:“输入引脚浮接”
8、Suppress warnings:“检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告”
9、Create report file:“执行完测试后程序是否自动将测试结果存在报告文件中”
10、Add error markers:是否会自动在错误位置放置错误符号
二、怎样将原理图中的所有元件编号重置把有编号的元件重置为?
Tools——Annotate——Reset designators——OK
重新编号，先变?再编号!
Tools——Annotate——All parts——ok
若是层次原理图
在母图中点击Tools——Annotate将Options标签下的Current Sheet Only 项的小勾去掉。
然后再选择Advanced Options标签下需要编号的图纸文件名前打上小勾，设置起始编号点击OK
三、定义元件的默认属性U?
在左手边的页面显示顶部保存图标下面选择Browse SchLib
在中间的Group中点击Description在弹出的Component Text Fields
的对话框中选择Designator，在Default中填写U?即可Footorint为封装。
四、画元件封装时转换mm与mil单位
按键盘按键q
五、常用直径尺寸的密尔与毫米换算如下
1.0mil = 0.025mm===>1mm = 40mil
1.2mil = 0.030mm
1.25mil = 0.032mm
六、如何调整网格大小
画PCB库的时候，Tools / Library Options
画PCB板的时候，Design / Options / Options
画原理图库时：Options / Document Options。
画原理图时：Design / Options
七、画封装时如何给封装设定参考坐标
点击Edit->Set Reference,
Pin1->以第一管脚为参考点坐标
Center->以元件中心为参考点坐标
Location->由用户选择一个位置作为参考坐标
八、如何提取PCB中的元件封装
打开要提取封装的PCB文件然后在菜单栏上点击Design(设计)，下拉菜单中选Make Library(建库)就会将PCB里所有元件建成一个库
九、如何进行电气规则测试
在原理图上点击Tools–>ERC–>在Setup Electrical Rule Cheak对话框中setup选项打钩全选其他默认–>确认
