mdi Jade 6.5修改版

mdi Jade 6.5是很值得称赞的一款xrd分析软件，是化学、材料研究人员手中的必备软件，可以用来处理粉末xrd数据，还能搜索标准衍射数据，功能非常强大，可以帮助专业人士提高工作效率。该软件目前得到了非常多的荣誉，它的体积小巧，有着清爽简洁的用户界面，各种功能也也能一目了然的看到，操作起来更加方便快捷哦，可以说非常受材料人员的喜爱，能够提供精准可靠的科学依据，非常多的材料实验使用的工具就是这个。应用界面上很多比较常用的功能都在菜单栏中，用户也能根据自己的需要进行删除或者添加，这里有平滑、寻峰、检索等常用的功能，也比较简单易用，当然还有许多其它比较复杂的功能，需要用户进行设置，专业人士应该会很快设置好。软件具备强大的检索功能，通过建立PDF文件索引，快速找到你所需要的材料或者功能，还有图谱拟合功能，用户可以按照不同的峰形函数对单峰或全谱拟合，拟合过程是结构精修还是晶粒大小，都能随机应变哦！另外值得一提的是软件的计算功能，可以解决各种计算问题，如果样品中存在微观应变，同样可以计算出来。而且这次的新版本有了全新的改进，可以提供更加精准的功能，有需要的朋友可以试试看。
PS：本站为你们提供的是“mdi Jade 6.5破解版”，安装包内置破解补丁，将其复制到程序安装目录下即可轻松激活软件，解锁全部功能，具体教程可以参考下文。

软件特色

1、物相检索
通过建立PDF文件索引，具有优秀的物相检索界面和强大的检索功能
2、图谱拟合
可以按照不同的峰形函数对单峰或全谱拟合，拟合过程是结构精修，晶粒大小，微观应变，残余应力计算等功能
3、结构精修
对样品中单个相的结构精修，完成点阵合素的精确计算，对于多样品，可以逐相地一次精修
4、晶粒大小和微观应变
计算当晶粒尺寸小于10cm时的晶粒大小，如果样品中存在微观应变，同样可以计算出来
5、残余应力
残余应力计算功能作为一个特殊附件
6、物相定量
这是一个附加的新功能，一般的版本不包含该功能

mdi Jade 6.5安装教程

1、在本站下载解压得到软件安装包和破解补丁。

2、双击运行”MDI Jade 6.5.exe”程序，进入安装。

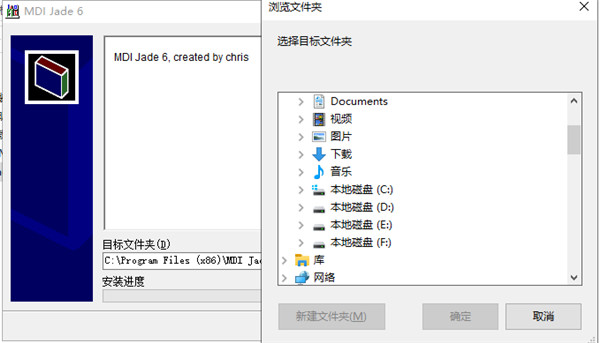

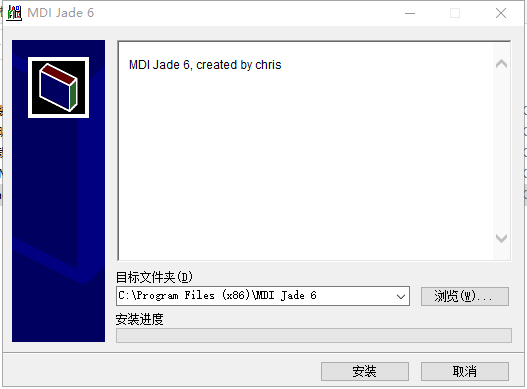

3、你也可以点击”浏览”，自行设置安装路径。

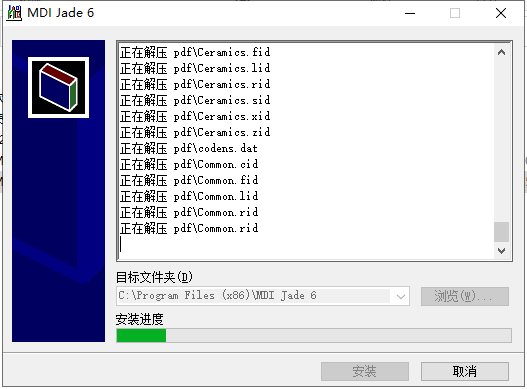

4、点击安装，稍等一会。

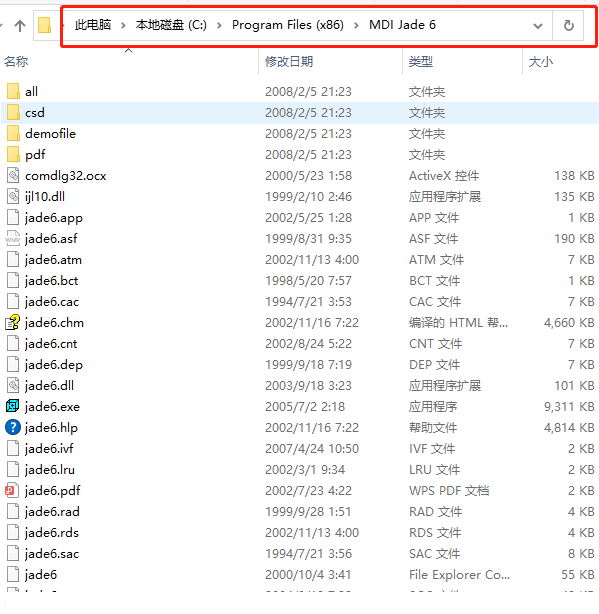

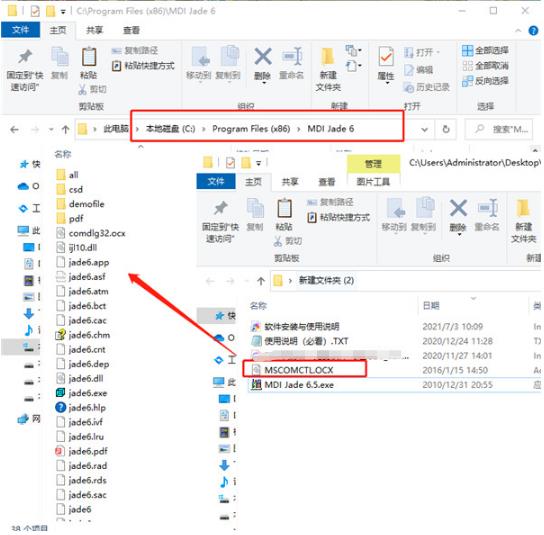

5、当安装完软件之后，找到软件安装目录【C:Program Files (x86)MDI Jade 6】

6、将下载安装包中的OCX文件复制到安装目录之下。

7、双击打开软件，即可轻松使用啦。

软件功能

1、支持长文件名和直接访问网络驱动器、文件夹和文件的32位Windows体系结构。
2、支持在Win95/98/NT上自动“登录”用户标识的多用户和项目环境。
3、支持Win98的多个监视器。通过按Alt+箭头键，可以在另一个监视器上放置一个对话框窗口。注意：这需要电脑中有多个视频板。
4、支持ICDD发行版98 PDF2 CD及其ICSD（FIZ）子文件和ICDD/ICSD交叉引用。搜索/匹配中提供了用于重复和类似阶段的智能筛选器。
5、使用化学组、皮尔逊符号、子文件中的子文件和ICSD编号等数据检索新的PDF。
6、一个新的选项（插件）可用于基于轮廓的RIR定量分析，包括计数统计和显示报告。您还可以构建内部和外部标准校准图，并执行spiking（标准添加）分析。
7、自动峰值绘制和与最小二乘拟合基线的集成。
8、用于标记峰值和反射标记的快速注释工具栏。您可以通过点和拖动轻松地偏移和缩放缩放缩放窗口中扫描模式和PDF D-I列表的重叠。
9、改进的四阶多项式和长滤波器峰值搜索算法。现在可以自定义峰值搜索报告的数据列表。您可以在峰值ID报告中为不同阶段使用颜色。您还可以为大多数报表打印输出选择不同的字体大小、打印方向和页边距。
10、改进的搜索/匹配算法和新功能的显示，如残余峰值上的S/M、相似的模式查找和抑制、带轮廓的正向命中的动态模式模拟以及频繁命中的自动跟踪。

软件亮点

1、您现在可以使用自动缩略图搜索您自己的模式文件存档中的类似模式（deja vu s/m）。
改进的轮廓拟合，自动优化所有峰值和结晶度估计。
2、晶体尺寸和应变分析可通过轮廓拟合和计数统计从峰展宽开始进行。
3、一个新选项（插件）可用于使用自动轮廓拟合从Y扫描的峰值位移进行表面残余应力分析。
4、高分辨率矢量图像（绘图）可通过剪贴板和Windows元文件导出。
5、可以指定测角仪半径，以便可以计算和报告以毫米为单位的样品位移值，而不是以2q度为单位。
6、峰值强度可根据探测器死区时间进行校正。
7、晶格常数可以从几个具有已知米勒指数的定位峰计算得出。您还可以在晶格计算器中包含一个内部标准峰值来校准峰值位置。
8、可以使用PDF行列表进行单元优化，而不是从初始单元生成的所有可能的反射。杰德现在将为一个精致的细胞计算史密斯-斯奈德的价值。

基本功能操作

File菜单
在这一菜单中，主要命令包括读入数据文件的两种方式Patterns和 Thumbnail。
另一个特别有用的命令是Save。这个命令具有下级菜单，其中主要的是：

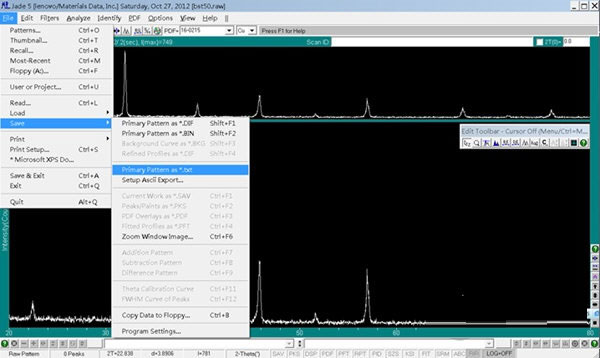

Save-Primary Pattern as *.txt：将当前窗口中显示的图谱数据以文本格式（*.txt）保存，以方便用其它作图软件如Origin作图和作其它处理。
注意
（1）该命令保存的是窗口中显示的图谱，如果窗口中显示的是某一个图谱的一部分，那么，保存的只有那么一部分。保存前注意设置显示为Full Range（View-Zoom Window菜单）。
（2）如果保存前作过平滑处理（smooth），则保存的数据为平滑后的数据而非原始数据。

Edit菜单

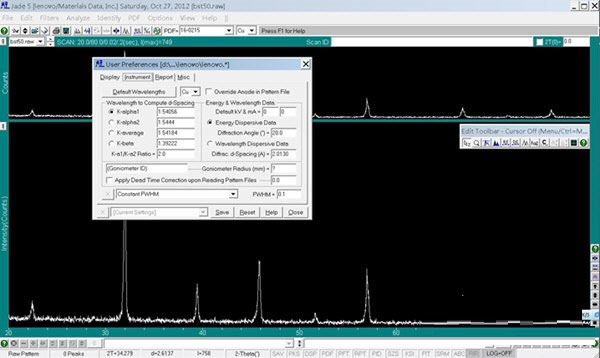

Preferences命令：在这里可以设置显示、仪器、报告和个性化的参数。
这里特别要提一下的是关于仪器半高宽曲线的设置，在计算晶粒尺寸和微观应变时都要用到这一个参数，即仪器固有的半高宽。程序的做法是测量一个无应变和晶粒细化的标准样品，绘出它的半高宽- 衍射角曲线，保存下来，以后在计算晶粒尺寸时，软件自动扣除仪器宽度。关于半高宽曲线的作法，在“仪器半高宽补正曲线”一节作详细介绍。

jade6.5使用教程

一、【mdi jade怎么进行物相分析】
1、打开您的数据。File—read…

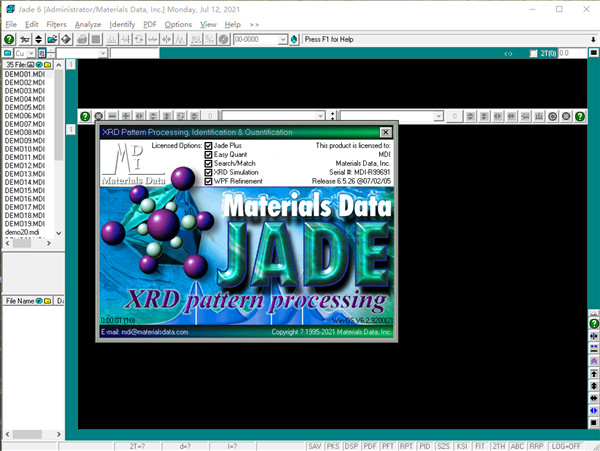

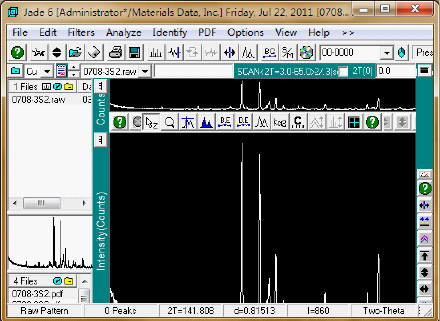

打开后的界面如图1：

2、很多人说打开数据后要平滑曲线，但是我个人认为还是先不要平滑的好，因为每一次的平滑曲线操作都会造成数据失真。我更倾向于物相分析完毕后，平滑曲线，使得输出的报告更易读。但是，到底要不要在此平滑曲线取决于您自己。平滑曲线的操作如下：

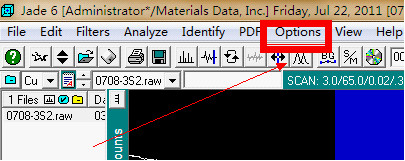

右击图2中箭头所指按钮，可以进行参数设置，左击就是平滑曲线。

3、物相分析。一般的，物相分析要至少分3轮进行，这样才能把所有的物相找出来。这3轮分别命名为大海捞针、单峰分析、指定元素分析。
首先左击按钮寻峰。

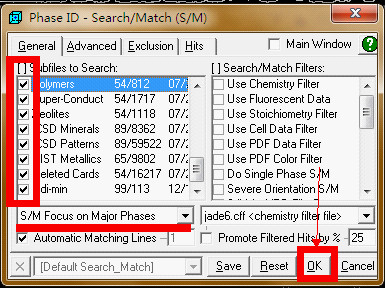

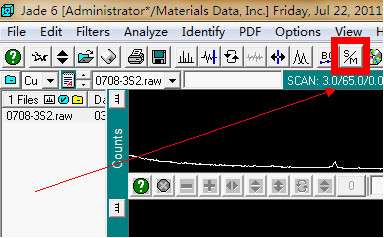

（1）“大海捞针”物相分析：右击图3箭头所指按钮，出现图4所示标签。在General选项里，首先勾选上左侧的所有的库，去掉右侧所有的对勾，其他设置如图4所示，最后左击ok。

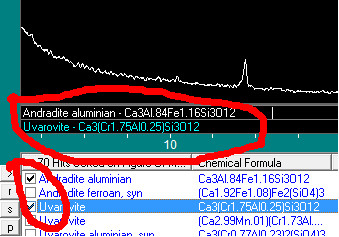

完成上述步骤，出现图5所示界面。显示了矿物名称、化学式、FOM值、PDF-#、RIR等内容。矿物的排序是按FOM值由小到大排列的，FOM值越小，表示存在这种矿物的可能性越大（但不绝对）。当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选，表示你认为存在此矿物（如图6）。注意：选择矿物时，要尽量选取有RIR值的矿物，否则后面的定量工作将不能继续。

（2）单峰分析：完成大海捞针后，可能还有峰没有对上，此时要用此法。

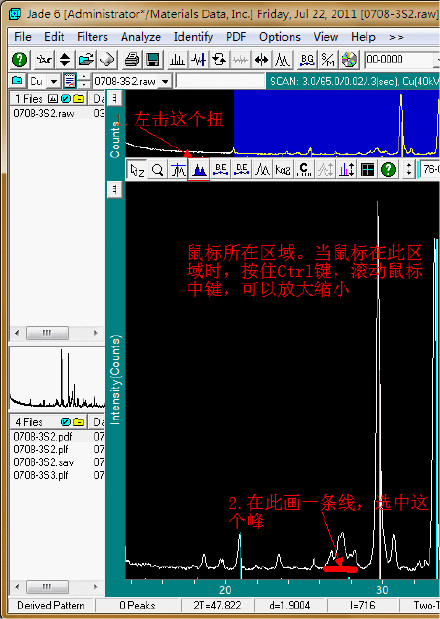

在大海捞针的基础上，左击图7方框内的按钮，然后按照图8内标明的步骤操作。然后重复大海捞针的操作（与大海捞针不同的是，此时系统只选择与你选中的峰对应的物相）。


（3）指定元素分析：完成大海捞针、单峰分析后，可能有些矿物还没有分析出来，用此法。

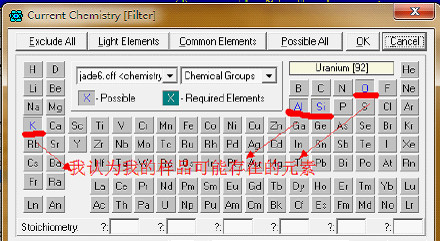

右击图9箭头所指按钮，出现图10所示标签。在General选项里，在图10所示的地方勾选，出现图11。选择你认为自己样品可能存在的元素，点ok。回到图10所示，再点ok。接下来又是选择物相了，方法同上，不再赘述。



完成物相分析后，左击BG按钮，扣除背景值。
二、【mdi jade怎么分析物相定量】
1、在第一部分的基础上，进行第二部分的操作。

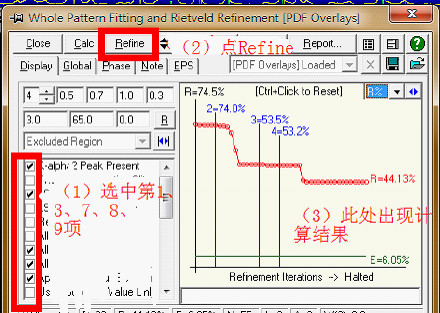

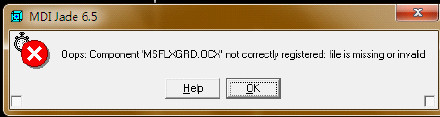

2、左击图12中的按钮，选择WPF Refirement…。到这步的时候，可能会出现图13所示的提醒，可以从网上搜索MSFLXGRD.OCX这一文件，或从其它电脑里3、搜索这一文件，然后将其复制到 WindowsSystem32文件夹下就可以了。 然后按图14所示步骤操作。

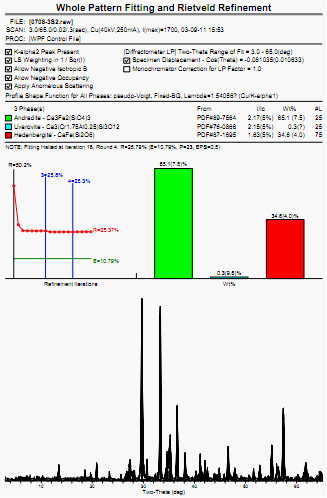

4、等出现结果后，左击图14所示标签内的Print按钮，打印计算结果即可（打印效果如图所示）。

三、【mdi jade怎么看分析报告】
1、本章主要侧重于GIS Lab 418要求的报告格式。

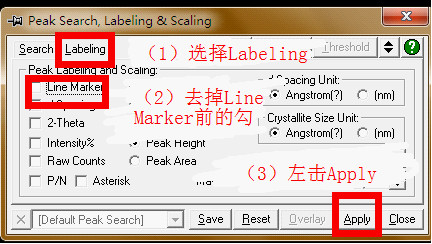

2、点右键，选择Peak List，按OK。然后按图所示操作。


3、左击图所示方框内的Report，选择Peak ID（Extended）。


4、然后左击File，选择Print Setup（注意：不能用微软的虚拟打印机！），出现Print Setup界面。

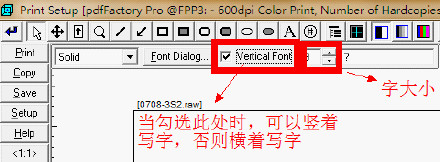

5、选择Font&Line Toolbar，出现图

6、设置好字体格式后，左击“A”按钮就可以写字了。在写好的字上面右击是删除该字。左击可以拖动该字。

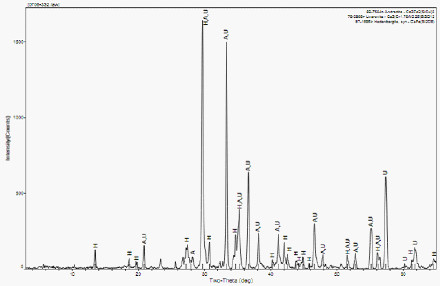

7、按照刚才图所记下的每条参考线对应的物相（左起第一条参考线的编号为1），将其标注在峰的上方。完成后，就可以按Print，打印报告了。报告效果见

注意须知

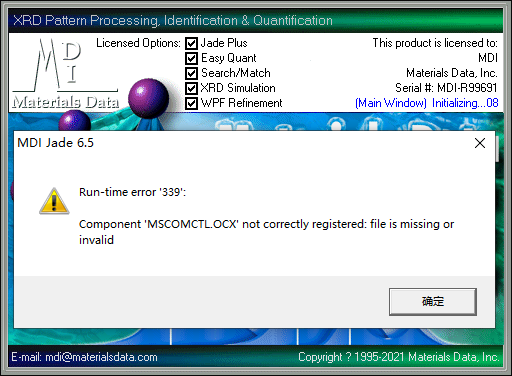

1、当运行程序时，提示339错误时，如图所示。

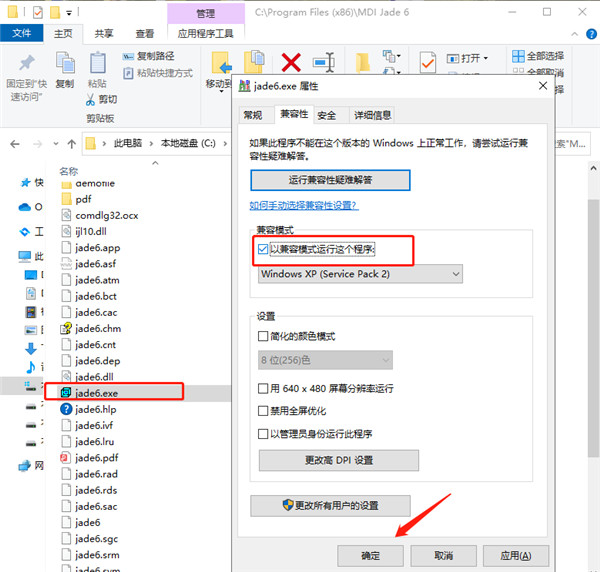

2、这时候找到软件的安装目录找到“jade.exe”文件，右键—属性—兼容性—兼容模式，修改为XP即可。
